Come reagisce un chiusino in resina agli assestamenti del terreno rispetto ad un chiusino in ghisa?

Quando si verifica un cedimena del terreno, a chiusino in resina supera costantemente le prestazioni di un chiusino in ghisa in termini di flessibilità, integrità strutturale e funzionalità a lungo termine. La ghisa è rigida e fragile sotto il movimento irregolare del substrato, mentre i materiali compositi in resina assorbono e distribuiscono lo stress attraverso la loro struttura. Per ingegneri, gestori di strutture e appaltatori che selezionano un chiusino sostitutivo dopo un danno dovuto a uno spostamento del terreno, comprendere questa distinzione è fondamentale per evitare guasti ripetuti.

Gli assestamenti del terreno, siano essi causati dall'erosione del suolo, dai cicli di gelo-disgelo, dalla compattazione delle trincee o dal cedimento, creano superfici portanti irregolari attorno ai telai dei tombini. Questa irregolarità applica carichi concentrati alla copertura. Il modo in cui ciascun materiale risponde a tale stress determina la sua idoneità per ambienti soggetti a insediamenti.

Perché i chiusini in ghisa falliscono sotto l'insediamento sotterraneo

La ghisa ha una resistenza alla trazione di circa 150–250MPa , ma è intrinsecamente fragile. Quando il cedimento del terreno sposta il telaio portante in modo uniforme 5–10 mm in modo non uniforme , un chiusino in ghisa subisce sollecitazioni di flessione che non riesce ad assorbire elasticamente. Il risultato è la rottura, la frattura o l'oscillazione, una condizione in cui la copertura si inclina e crea un pericolo per pedoni e veicoli.

Le coperture in ghisa oscillanti sono uno dei reclami più comuni sulle infrastrutture nelle aree urbane. Ogni volta che un veicolo passa sopra una copertura oscillante, l'impatto ripetuto accelera il degrado del telaio e amplia lo spazio di assestamento. Le riparazioni in genere richiedono la sostituzione dell'intero telaio, la chiusura della strada e costi di manodopera significativi, spesso eccessivi $ 800– $ 2.000 per intervento negli ambienti urbani.

Inoltre, la ghisa non offre flessibilità nella sua interfaccia di seduta. Se lo strato di malta sotto il telaio si deteriora a causa dell'assestamento, la copertura perde completamente il supporto uniforme, concentrando il carico su uno o due punti di contatto e aumentando notevolmente il rischio di frattura.

Come un chiusino in resina gestisce i movimenti del terreno

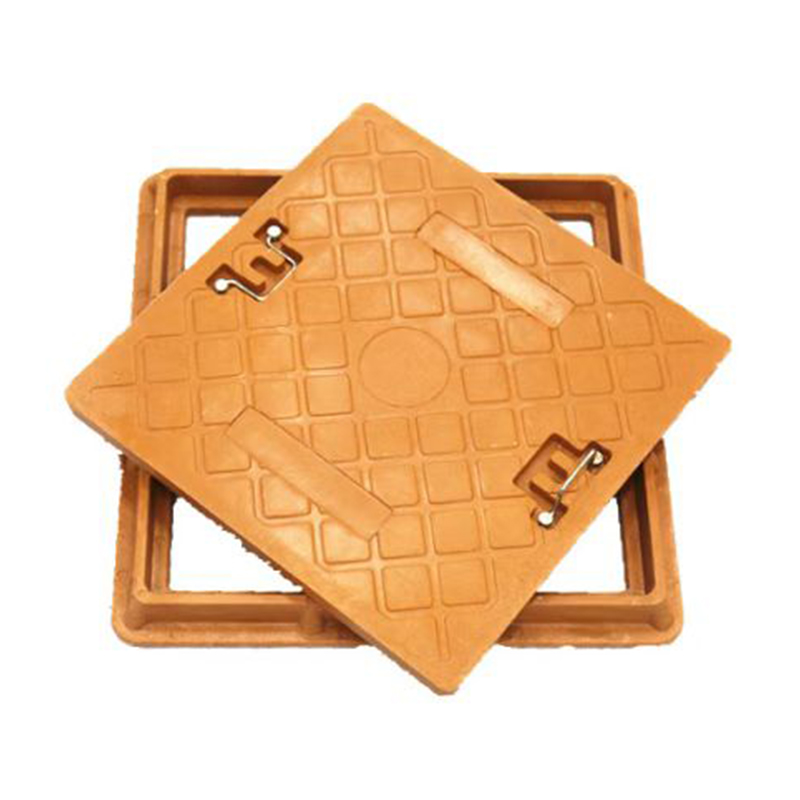

Un chiusino in resina è realizzato con materiali compositi, in genere resina poliestere insatura rinforzata con fibra di vetro, riempitivi minerali e talvolta aggregati di gomma riciclata. Questa matrice composita conferisce alla copertura un grado di flessibilità controllata che la ghisa semplicemente non può replicarsi.

Distribuzione dello stress sul pannello

Quando un lato del telaio cade a causa di assestamenti, un chiusino in resina può microflettersi lungo il suo corpo, ridistribuendo il carico applicato su un'area superficiale più ampia. Test di laboratorio su coperture in resina di classe D400 (classificate per Capacità di carico 400 kN ) ha dimostrato che anche con a Cestamento differenziale 12 mm sul bordo del telaio, la copertura mantiene l'integrità strutturale senza fessurazioni o deformazioni permanenti.

Seduta in elastomero e design anti-oscillazione

Molti modelli di chiusini in resina incorporano guarnizioni di seduta elastomeriche integrate o inserti sui bordi in gomma. Questi componenti fungono da cuscinetto tra la copertura e il suo telaio, compensando i piccoli giochi indotti dagli assestamenti 2–6 mm senza creare il rumore o il movimento associato alle oscillazioni delle coperture in ghisa. Ciò rende le coperture in resina particolarmente efficaci nelle zone pedonali e nelle strade residenziali dove rumore e sicurezza sono priorità.

Il peso proprio inferiore riduce lo stress del telaio

Un chiusino standard in resina pesa 40–60% in meno rispetto ad un equivalente coperchio in ghisa. Per una copertura di 600 mm di diametro, in genere pesa un'unità in ghisa 40–55 chilogrammi , mentre un equivalente composito in resina pesa 16-26 chilogrammi . Questa massa ridotta fa sì che la copertura eserciti meno forza verso il basso su un telaio compromesso o assestato, rallentando l'ulteriore deterioramento della superficie di appoggio.

Confronto delle prestazioni: insediamento sotterraneo in resina e ghisa

Dimensioni standard del chiusino e sensibilità ai cedimenti

La dimensione standard del chiusino gioca un ruolo nella sensibilità con cui una copertura risponde ai movimenti del terreno. Le coperture più grandi si estendono su distanze maggiori attraverso il telaio, il che significa che una data profondità di cedimento crea una deflessione angolare minore rispetto alla larghezza della copertura, rendendo le coperture più grandi un po' più tolleranti rispetto alla profondità di cedimento assoluta.

Le dimensioni standard comuni dei chiusini utilizzati a livello internazionale includono:

• 600×600 mm — il diametro di chiusino più utilizzato per le zone pedonali e a traffico leggero
• 675×675 mm — comune negli impianti di pubblica utilità del Regno Unito ai sensi della norma BS EN124
• 800×800 mm — utilizzati nelle carreggiate e nei punti di accesso industriali
• 1000×1000 millimetri — coperture di grande formato per pozzi di servizio ad alto accesso

Per i più comuni diametro del chiusino a 600 mm , le coperture in resina composita hanno dimostrato una rigidità alla flessione sufficiente per colmare piccoli vuoti o spazi sui bordi creati dall'assestamento senza trasferire sollecitazioni dannose al telaio. Ciò è particolarmente utile nei terreni argillosi dove l’espansione e la contrazione stagionale spostano regolarmente le infrastrutture sepolte 8–15 mm all'anno .

Quando scegliere un chiusino in resina in sostituzione

La scelta di un chiusino in resina come copertura sostitutiva è maggiormente giustificata nei seguenti scenari di rischio di insediamento:

• Zone di insediamento attive — aree sopra trincee di servizio risalenti a meno di 5 anni fa, dove è ancora in corso la compattazione del terreno di riempimento
• Terreni argillosi o restringibili — condizioni del terreno con elevato movimento stagionale, comuni nei climi temperati
• Vuoti sotterranei storici o non mappati — aree urbane con tunnel, cantine o reti di tubazioni degradate sotto il manto stradale
• Terreno costiero o impregnato d'acqua — ambienti in cui la saturazione del suolo a lungo termine provoca un progressivo cedimento
• Siti di cedimento ripetuto della ghisa — luoghi in cui due o più coperchi in ghisa si sono già rotti o hanno oscillato in un breve periodo

In questi scenari, il passaggio dalla ghisa alla resina non solo riduce il rischio di guasto del coperchio, ma prolunga anche l'intervallo di manutenzione prima che sia necessaria la successiva sostituzione del chiusino, in genere da 5–8 anni (ghisa in siti ad alto insediamento) to 20–30 anni (composito di resina in condizioni equivalenti) .

Considerazioni sulla classificazione del carico per i siti soggetti a insediamenti

Sono classificati sia i chiusini in resina che quelli in ghisa EN 124 standard di carico, che vanno da A15 (aree pedonali, 15 kN) a F900 (piazzali aeroportuali, 900 kN). Per le superfici stradali soggette a cedimenti, la classe minima consigliata è:

1. C250 — per veicoli lenti e aree di parcheggio (250 kN)
2. D400 — per carreggiate e strade aperte a tutto il traffico (400 kN)

Sono disponibili in commercio chiusini in resina fino a Classe D400 , rendendoli adatti alla stragrande maggioranza delle applicazioni stradali e di pubblica utilità in cui l'assestamento è un problema. Solo le applicazioni che richiedono E600 o F900, come siti industriali pesanti o vie di rullaggio aeroportuali, attualmente non rientrano nella gamma di prodotti compositi in resina e richiedono alternative in ghisa duttile o acciaio.

Per la maggior parte dei lavori infrastrutturali comunali, commerciali e residenziali, a Chiusino in resina classe D400 fornisce tutta la capacità di carico della ghisa offrendo allo stesso tempo prestazioni sostanzialmente superiori quando il cedimento del terreno è un fattore di rischio attivo o previsto.

Consigli pratici per l'installazione su terreni soggetti a insediamenti

Anche con la flessibilità superiore di un chiusino in resina, una corretta installazione massimizza le prestazioni nelle aree a rischio di insediamento:

• Utilizzare alzate regolabili o sistemi di telaio resinati che consentono la correzione dell'altezza senza scavo completo in caso di spostamenti del livello del suolo
• Applicare malta antiritiro sotto il telaio per creare una superficie portante stabile e priva di vuoti
• Consentire un minimo di Tempo di stagionatura di 28 giorni per il perimetro del calcestruzzo prima dell'apertura al traffico, per evitare assestamenti prematuri sul bordo del telaio
• Ispezionare e livellare nuovamente le coperture nei terreni argillosi ogni anno dopo i primi due inverni per cogliere il movimento differenziale precoce prima che si accumuli

Seguire questi passaggi insieme alla scelta di un chiusino in resina di qualità offre alle risorse infrastrutturali la migliore resilienza possibile contro gli effetti a lungo termine dei movimenti del terreno, riducendo i costi del ciclo di vita, migliorando la sicurezza stradale ed estendendo l'intervallo prima che sia necessaria la sostituzione del chiusino.
